Designed to Endure

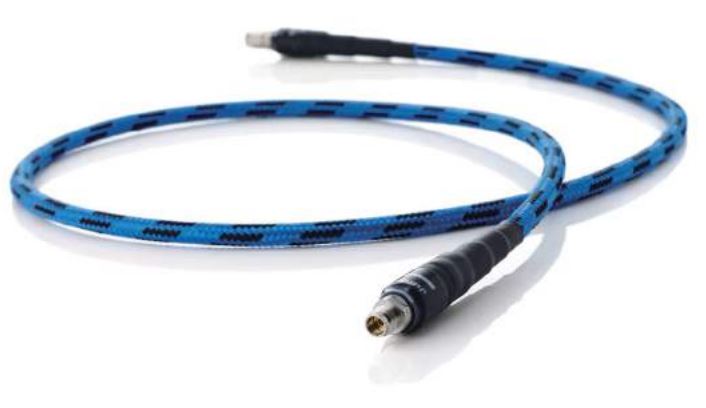

Junkosha’s MWX051 phase stability series is a world class high phase stability coaxial cable designed for use in a microwave measurement environment. These phase stability cables are protected by armored sheathing for excellent mechanical properties.

Key Features:

  • Microwave measurements with an emphasis on high phase stability when subjected to bending and fluctuating temperatures.
  • Calibrations requiring high reliability in phase stability.
  • Competitive Pricing
  • Two Week Delivery Time

Commonly Used In:

  • Vector Network Analyzers
  • RF & High-Speed Digital Testers

Electrical Properties

Maximum operating frequency: 50.0 GHz

Characteristic impedance: 50±1 Ω

Capacitance (typ.): 85 pF / m

Propogation delay (typ.): 4.19 ns / m

Wavelength reduction rate (typ.): 79%

Higher mode frequency (typ.): 61 GHz

VSWR (per connector / both ends of assy.): 1.21 / 1.46

Maximum frequency insertion loss (50.0 GHz): 4.6 dB / m

Mechanical Properties

Cable outer diameter: 6.6 mm

Minimum bending radius (inner side): 30 mm

Cable mass (typ.): 76 g / m

Continuous operating temperature range: -30~+85°C

Armored side pressure: 196 N / cm

Assembly length: 700~1,500 mm

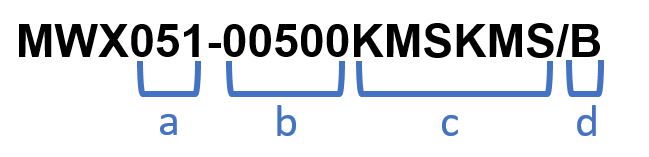

How to Read the Part Number:

a: Cable

b: Assembly length

c: Connector

d: Armored

See what else Junkosha has to offer

Connector Types

2.92mm (Male) to 2.92mm (Male)

MWX051-00500KMSKMS/B

MWX051-00600KMSKMS/B

MWX051-00610KMSKMS/B

MWX051-00700KMSKMS/B

MWX051-00800KMSKMS/B

MWX051-00900KMSKMS/B

MWX051-00914KMSKMS/B

MWX051-01000KMSKMS/B

MWX051-01100KMSKMS/B

MWX051-01200KMSKMS/B

MWX051-01300KMSKMS/B

MWX051-01400KMSKMS/B

MWX051-01500KMSKMS/B

MWX051-02000KMSKMS/B

2.92mm (Male) to 2.4mm (Male)

MWX051-00500KMSLMS/B

MWX051-00600KMSLMS/B

MWX051-00610KMSLMS/B

MWX051-00700KMSLMS/B

MWX051-00800KMSLMS/B

MWX051-00900KMSLMS/B

MWX051-00914KMSLMS/B

MWX051-01000KMSLMS/B

MWX051-01100KMSLMS/B

MWX051-01200KMSLMS/B

MWX051-01300KMSLMS/B

MWX051-01400KMSLMS/B

MWX051-01500KMSLMS/B

MWX051-02000KMSLMS/B

2.92mm ( Female) to 2.92mm (Male)

MWX051-00500KFSKMS/B

MWX051-00600KFSKMS/B

MWX051-00610KFSKMS/B

MWX051-00700KFSKMS/B

MWX051-00800KFSKMS/B

MWX051-00900KFSKMS/B

MWX051-00914KFSKMS/B

MWX051-01000KFSKMS/B

MWX051-01100KFSKMS/B

MWX051-01200KFSKMS/B

MWX051-01300KFSKMS/B

MWX051-01400KFSKMS/B

MWX051-01500KFSKMS/B

MWX051-02000KFSKMS/B

2.4mm (Male) to 2.4mm (Male)

MWX051-00500LMSLMS/B

MWX051-00600LMSLMS/B

MWX051-00610LMSLMS/B

MWX051-00700LMSLMS/B

MWX051-00800LMSLMS/B

MWX051-00900LMSLMS/B

MWX051-00914LMSLMS/B

MWX051-01000LMSLMS/B

MWX051-01100LMSLMS/B

MWX051-01200LMSLMS/B

MWX051-01300LMSLMS/B

MWX051-01400LMSLMS/B

MWX051-01500LMSLMS/B

MWX051-02000LMSLMS/B

2.4mm (Female)  to 2.4mm (Male)

MWX051-00500LFSLMS/B

MWX051-00600LFSLMS/B

MWX051-00610LFSLMS/B

MWX051-00700LFSLMS/B

MWX051-00800LFSLMS/B

MWX051-00900LFSLMS/B

MWX051-00914LFSLMS/B

MWX051-01000LFSLMS/B

MWX051-01100LFSLMS/B

MWX051-01200LFSLMS/B

MWX051-01300LFSLMS/B

MWX051-01400LFSLMS/B

MWX051-01500LFSLMS/B

MWX051-02000LFSLMS/B
